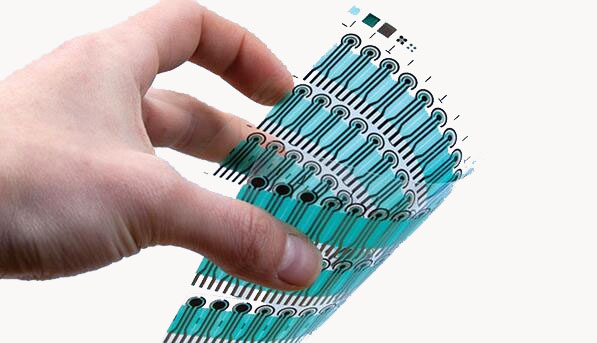

一、定义及简述

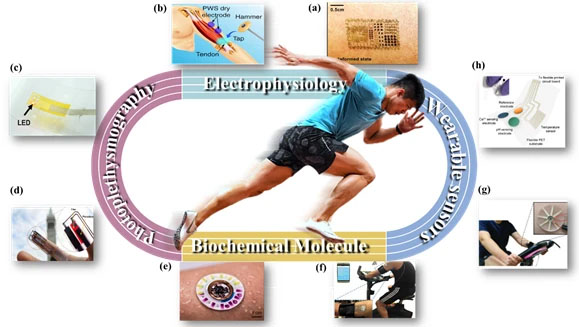

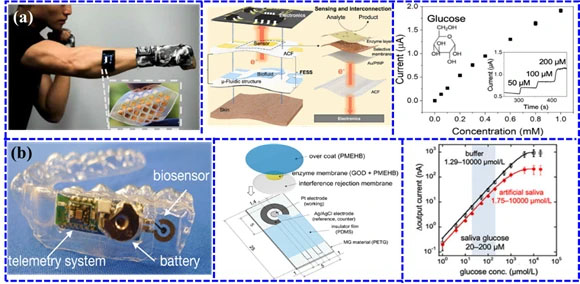

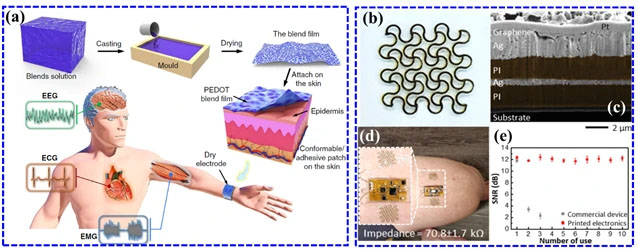

柔性传感器模块是利用传感器导电体，可以将外界的受力或受热情况转换为电信号，传递给电脑进行信号处理。柔性传感器主要有电阻式传感器、柔性电容式传感器、柔性电感式传感器等。其广泛应用于医疗电子，环境监测、和可穿戴等领域。柔性传感器模块制造解决方案以客户的EDA设计文件，分析产品线路板DFM可制造性设计、线路板DFT可测试性设计,结合cam计算机辅助设计输出生产制造资料。

二、柔性传感器模块结构层次基础可选

1、线路板类型：柔性线路板，软硬结合板

2、线路板层次：单层、双层、其他层次可选；

3、线路板结构：多层结构单面分层可选；

三、柔性传感器模块材料可选

1、线路板覆铜板基材：PI聚酰亚胺、超薄FR4玻璃纤维布、BT树脂、其他材料可选；

2、线路板阻焊材料：PI覆盖膜、不同颜色感光油墨、UV感光油墨、热固油墨、其他材料可选；

3、线路板补强材料：PI、FR4、BT、钢片、铝片、镍片、其他材料可选；

4、线路板抗干扰材料：电磁屏蔽膜、吸波材料、铜浆、银浆、铜片、铝片、其他材料可选；

5、线路板辅助材料：双面胶、导电胶、泡沫棉、散热片、其他材料可选；

6、线路板覆铜板基材：白铜、黄铜、磷铜、紫铜、铁铬铝、其他材料可选；（电阻式传感器）

四、柔性传感器模块制造工艺可选

1、孔加工：CNC钻孔、激光钻孔、CNC铣孔、冲孔、靶孔等可选；

2、电镀加工：面铜电镀+化学沉铜、面铜电镀+黑孔可选；

3、线路加工：干膜图形转移+蚀刻、湿膜图形转移+蚀刻可选；

4、压合加工：中温快压、中温真空快压、中温硫化压合、高温传压、高温真空传压可选；

5、表面处理：化锡、沉金、电金；

6、字符印刷：字符印刷、字符打印可选；

7、外形加工：冲压切割、激光切割、锣边可选。

8、贴装工艺：SMT、绑定，插件

五、柔性传感器模块功能&性能评测方法可选

1、材料检测：FCCL覆铜板/高分子材料/铜材/胶材电性能、物理性能分析评测；

2、过程功能检测：飞针测试、通用测试、专用测试；

3、过程性能检测：AOI缺陷测试、ICT性能测试；

4、成品功能检测：飞针测试、通用测试、专用测试、压力测试；

5、成品性能检测：AVI缺陷测试、ICT性能测试、耐温测试、电流测试；

6、成品参数检测：电阻、电容、电感测试
