    数码管显示屏线路板设计概述
    发布日期:2024-09-19 访问量:11

    引言


    数码管显示屏作为单片机系统中常用的输出设备,其线路板设计是电子工程领域中的一个重要环节。数码管显示屏因其接法灵活、显示直观而广泛应用于各种显示系统中,如计时器、温度计、电子秤等。本文将详细概述数码管显示屏线路板设计的各个方面,包括设计原理、元器件选择、电路设计、PCB布局与布线等,并通过具体案例和数据来丰富内容。

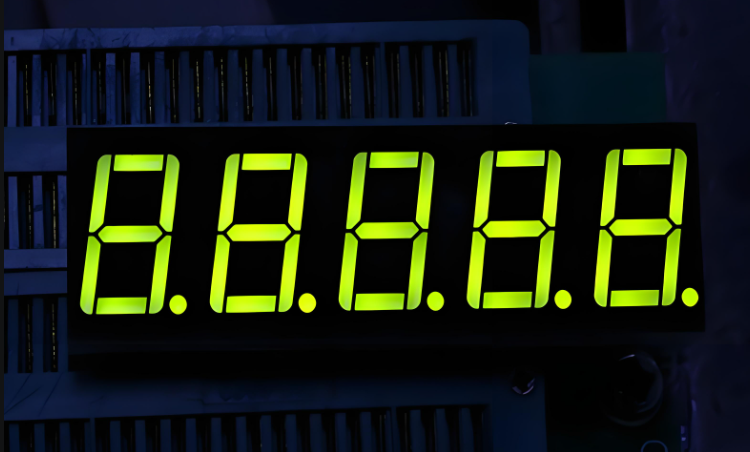

    数码管显示屏


    设计原理


    数码管显示屏的设计原理主要基于LED(发光二极管)的发光特性。根据LED的排列方式,数码管可分为共阳极和共阴极两种类型。共阳极数码管的公共端接高电平,各段码接低电平点亮;而共阴极数码管的公共端接低电平,各段码接高电平点亮。


    数码管显示屏线路板设计


    在设计时,需要根据具体的应用场景选择合适的数码管类型,并确定其驱动方式。常见的驱动方式有静态驱动和动态驱动两种。静态驱动方式下,每个数码管的每个段码都需要一个独立的IO口来控制,资源占用较多;而动态驱动方式则通过分时复用IO口,利用扫描的方式来实现多位数码管的显示,大大节省了IO口资源。


    元器件选择


    在数码管显示屏线路板设计中,元器件的选择至关重要。除了数码管本身外,还需要选择合适的驱动芯片、译码器、电阻等元器件。

    ‌数码管‌:根据显示需求选择合适的位数和类型(共阳极或共阴极)。例如,对于需要显示多位数字的系统,可以选择多位共阳极或共阴极数码管。

    ‌驱动芯片‌如74LS47等译码驱动器,用于将BCD码转换成数码管所需的字形段码。这些芯片具有低电平驱动或高电平驱动的特性,需要根据数码管的类型来选择。

    译码器‌:如74LS138等3-8线译码器,用于产生位扫描信号,减少单片机IO口的占用。

    电阻‌:用于限制通过数码管的电流,保护LED不受损坏。电阻的阻值需要根据LED的额定电压和电流来确定。


    数码管显示屏线路板设计概述


    电路设计


    电路设计是数码管显示屏线路板设计的核心环节。在设计时,需要综合考虑数码管的驱动方式、译码器的使用、电源供电等因素。

    基本显示部分‌:多位数码管的显示一般采用动态扫描的方式。通过单片机控制译码器产生位扫描信号,并通过驱动芯片将BCD码转换成字形段码,实现多位数码管的轮流显示。

    译码器部分‌:利用译码器(如74LS138)产生位扫描信号,减少单片机IO口的占用。通过调整译码器的输入引脚(如A0~A2),可以控制不同的数码管进行显示。

    电源供电‌:确保数码管显示屏的电源稳定可靠。根据数码管的额定电压和电流需求,选择合适的电源供电方案。


    PCB布局与布线


    PCB布局与布线是数码管显示屏线路板设计的最后一步,也是最为繁琐的一步。在布局时,需要合理安排元器件的位置,确保信号线的走向合理、短捷,避免信号干扰和电磁辐射。

    布局‌:首先放置数码管等关键元器件,然后根据信号流向和连接关系,逐步放置其他元器件。在布局过程中,需要注意元器件之间的间距和散热问题。

    布线‌:采用自动布线和手动调整相结合的方式。首先利用自动布线工具进行初步布线,然后根据实际情况进行手动调整和优化。在布线过程中,需要注意信号线的宽度、间距和走向等因素,确保信号传输的可靠性和稳定性。


    案例与数据


    以某电子秤的数码管显示屏线路板设计为例,该设计采用了四位共阳极数码管进行显示,通过单片机控制74LS47译码驱动器和74LS138译码器实现动态扫描显示。在PCB布局与布线过程中,采用了双层板设计,顶层放置数码管和驱动芯片等关键元器件,底层放置电阻和电容等辅助元器件。通过自动布线和手动调整相结合的方式,最终完成了PCB的设计。

    在测试过程中,该数码管显示屏线路板表现出了良好的显示效果和稳定性。通过测量发现,数码管的亮度均匀、无闪烁现象;同时,单片机IO口的占用率较低,达到了预期的设计目标。


    结论


    数码管显示屏线路板设计是一个复杂而细致的过程,需要综合考虑多个因素。通过合理选择元器件、精心设计电路、合理布局与布线等步骤,可以制作出性能稳定、显示效果良好的数码管显示屏线路板。希望本文的概述能够为相关领域的工程师提供一定的参考和借鉴。
