在印制电路板（PCB）设计的广阔领域中，叠层安排无疑是一个既基础又至关重要的环节。它不仅关乎电路功能的实现，还直接影响到电磁兼容性（EMC）、信号完整性以及整体系统的性能表现。本文将深入探讨叠层安排的原则、技巧及其在实际设计中的应用。

‌叠层安排的基本原则‌

设计PCB时，首先需要权衡的是成本、功能需求、电磁干扰抑制以及信号完整性等多个方面。布线层和电源/地平面的数量，往往是根据具体的设计要求来确定的。这些要求包括但不限于电路的功能复杂度、噪声指标、信号的分类（如数字、模拟、高速、低速等）、网线数量（即线条数）以及布局空间的限制等。

‌带状线与微带线的应用‌

为了抑制PCB中的射频干扰（RF），并确保信号的完整性，合理采用带状线和微带线结构显得尤为重要。带状线被夹在两层接地平面之间，可以有效地减少电磁辐射和干扰；而微带线则位于一层接地平面上方，适用于低速或中等速度的信号传输。通过优化这两种传输线的结构，可以显著降低反射和抖动，从而有效控制RF能量的发射。

‌金属平面的抑制作用‌

将金属平面（如电源平面或接地平面）嵌入PCB中，是抑制共模RF能量的重要手段之一。与依赖金属机箱或导电塑料盒来封闭RF能量的方法相比，这种方法更为直接且有效。嵌入的金属平面能够显著降低高频源的分布阻抗，从而更有效地抑制电磁干扰。

‌叠层安排的灵活性与适应性‌

尽管存在一些通用的叠层安排原则，但每个设计都是独一无二的。因此，叠层安排必须根据具体的设计要求进行调整和优化。重要的是要确保每个布线层都与一个参考平面（电源或地）相邻，以提高信号的完整性并降低干扰。然而，对于最外层的微带线或单层板而言，这一规则可以有所放宽，但应仅限于低速线条，并避免承载高频或富含RF能量的信号。

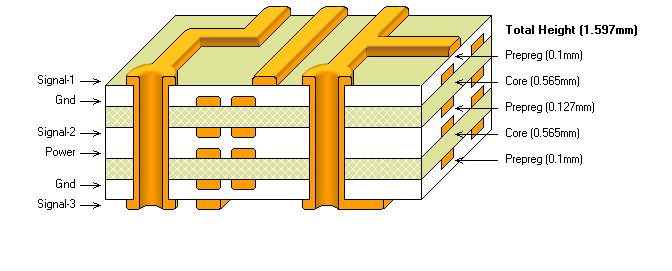

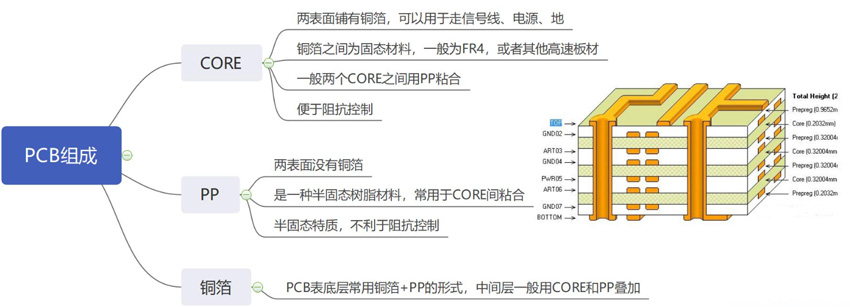

‌多层PCB的叠层安排示例‌

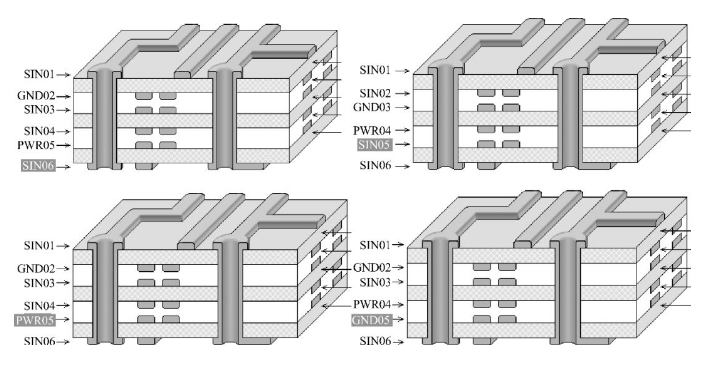

在多层PCB设计中，可能会出现三层或更多层参考平面的情况。例如，一个电源层与两个接地层相结合的配置。在这种配置中，与零伏（0V）参考平面相邻的布线层通常更适合用于高速信号传输，因为它们能够更有效地抑制EMI。这一原则基于PCB上抑制EMI技术的基本概念，即通过合理的叠层安排来降低电磁干扰。

‌参考平面的电位固定与噪声控制‌

零电位平板通常通过螺钉固定在机架上，从而将其电位强制固定在地电位。然而，这种固定方式也可能导致接地反冲和板间感应噪声电压的问题。为了缓解这些问题，设计师需要仔细考虑参考平面的电位固定方式以及其对整体性能的影响。在某些情况下，可能需要采用额外的接地措施或优化布局来降低噪声。

‌IC大电流与叠层安排的关系‌

IC在PCB中的大电流分布与叠层中参考平面的位置密切相关。IC通过管壳与散热片、屏蔽箱壁等大金属结构之间的电容耦合，可能会产生显著的辐射干扰。这种耦合效应会受到叠层安排的影响。因此，在多层板设计中，将接地平面合并为一层（通常位于第二层）可以加强抑制RF能量的作用，因为它能够减小耦合到机壳上的寄生电容。这一原理在叠层设计时必须予以充分考虑。

综上所述，电磁兼容的电路板设计之叠层安排是一个复杂而细致的过程。它要求设计师具备深厚的电磁学知识、丰富的实践经验以及对新技术和新方法的敏锐洞察力。通过不断优化叠层安排，可以显著提升PCB的性能表现并降低电磁干扰的风险。
