‌在PCB线路板设计中，布线是一项至关重要的任务，它直接关系到电路的性能、稳定性和可靠性。本文将围绕内部与外部单元/设备的布线进行深入探讨，以“内部单元/设备的布线”和“外部单元/设备布线”两个维度展开。

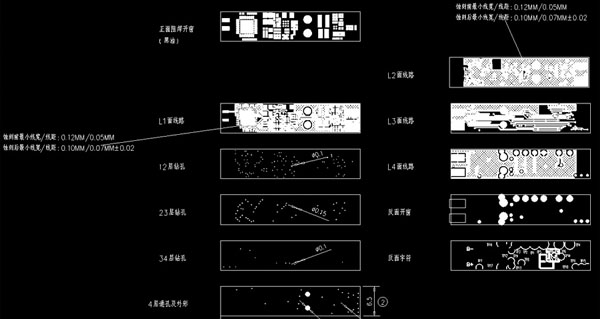

‌一、内部单元/设备的布线‌

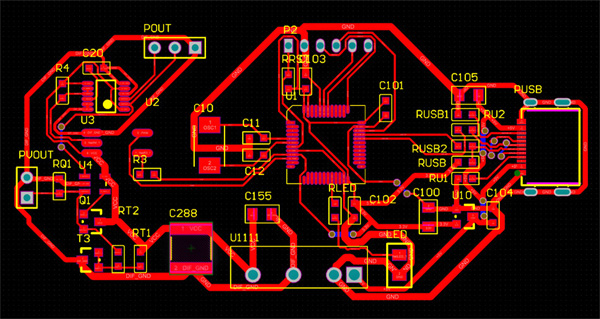

在PCB上，内部单元/设备的布线至关重要。为了优化电流路径，减少电磁干扰，设计时应遵循以下原则：

‌环路面积最小化‌：板间和单元间的互连线形成的电流环路面积应尽可能地小，设计目标是最大环路面积小于4cm。较大的环路应该细分为更小的环路，以便使它们产生的电磁场相互抵消，从而降低电磁干扰。

‌正交布线‌：环路和导线应该成直角正交，这种布局方式有助于减少耦合，进一步降低电磁干扰。

‌电路分离‌：模拟电路布线、数字电路布线和射频布线不应捆绑在一起，它们之间应该尽量远地分开，以防止不同电路之间的信号干扰。

‌电源线设计‌：电源线应采用双绞线，以减小电磁干扰。在某些情况下，应使用对绞屏蔽线来进一步提高抗干扰能力。此外，双绞线对之间的距离至少要大于1.5倍的扭绞长度，以提供适当的隔离。扭绞长度定义为每英寸完全扭绞个数的倒数，为了符合这个隔离导则，每个扭绞线对通常需要使用分开的线束。若距离无法增加，则可以相应增加每英寸的扭绞数，从而减小扭绞长度。

‌二、外部单元/设备布线‌

外部单元/设备的布线同样需要精心规划，以确保信号的稳定传输和系统的可靠性。以下是外部单元/设备布线时应遵循的几个原则：

‌高压线路扭绞‌：对于有高压的线路返回线，应进行扭绞处理，以提供最小的环路耦合和最大的场强对消，从而降低电磁干扰。

‌信号与电源电路扭绞‌：不论信号电路还是电源电路，都应该与各自的返回线相互扭绞。在安全允许的前提下，使它们处在连接器相邻的插脚上，以进一步降低电磁干扰。

‌多条线路扭绞‌：多条线路共用一个公共返回线的，应该把它们作为一组进行扭绞，以提高抗干扰能力。

‌最短路径布线‌：单元之间的连线应走最直的路线，因为干扰耦合与线路长度成正比。通过缩短线路长度，可以降低电磁干扰的耦合效应。

‌平衡电路与准平衡电路‌：平衡电路和准平衡电路应使用双绞线来减小磁场耦合。同时，在需要DC大电流激励的电路中，使用双绞线也有助于减小DC磁场。

‌共模电流处理‌：共模电流引起的耦合不能用扭绞的方法来减小，而只能通过减小干扰源或采用屏蔽的方法来降低耦合效应。

综上所述，PCB线路板设计中内部与外部单元/设备的布线是一项复杂而精细的任务。通过遵循上述原则和方法，可以优化电流路径、减少电磁干扰、提高电路性能和稳定性。在实际设计中，应结合具体需求和实际情况进行灵活调整和优化，以达到最佳的设计效果。
